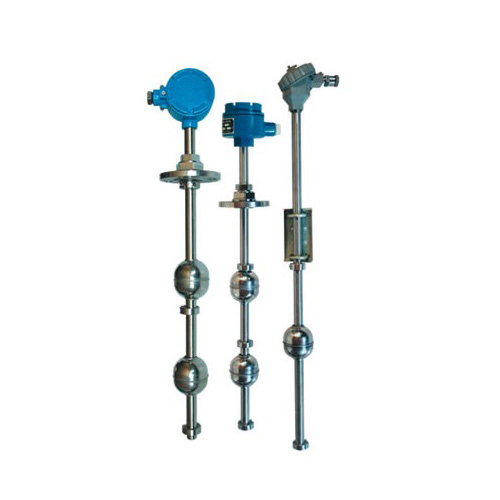

插入式磁性浮子液位计

插入式磁性浮子液位计

磁性浮子液位计由现场指示部分及其辅助装置(液位控制开关和液位远传变送器)二部分组成,用户也可以单独选用现场指示部分。该仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。该系列的液位计可以做到高密封,防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板(管)液位计指示清晰度差、易破裂等缺陷,且全过程测量无盲区,显示清晰、测量范围大。

联系我们
客服电话
13817864195 、13611928480

插入式磁性浮子液位计概述:

磁性浮子液位计由现场指示部分及其辅助装置(液位控制开关和液位远传变送器)二部分组成,用户也可以单独选用现场指示部分。该仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。该系列的液位计可以做到高密封,防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板(管)液位计指示清晰度差、易破裂等缺陷,且全过程测量无盲区,显示清晰、测量范围大。由于测量显示部分不与介质直接接触,所以对高温、高压、有毒、有害、强腐蚀介质更显其优越性。因此,它比传统的玻璃板(管)液位计具有更高的可靠性、安全性、实用性。

插入式磁性浮子液位计结构原理:

液位计根据浮力原理和磁性耦合作用研制而成。当被测容器 中的液位升降时,液位计本体管中的磁性浮子也随之升降,浮子内的磁钢通过磁耦合传递到磁翻柱指示器,驱动红、白翻柱 翻转180°,当液位上升时翻柱由白色转变为红色,当液位下降时翻柱由红色转变为白色,指示器的红白交界处为容器内部液位的实际高度,从而实现液位清晰的指示。

特点:

1、适合容器内液体介质的液位、界面的测量。除现场指示,还可配 远传变送器、报警开关、检测功能齐全。

2、指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度。

3、测量范围大,不受贮槽高度的限制。

4、结构简单、安装方便、维护方便、耐腐蚀、无需电源、防爆。

基本参数:

1测量范围:500~8000mm

2精确度:±5mm ±10mm(高温型)

3工作压力:≤2.5MPa(普通型) ≤10.0MPa(高压型) ≤32.0MPa(超高压型) ≤2.5MPa(防腐型)

4介质密度:0.45~2g/cm

5介质密度差:≥0.15g/cm(测量界位)

6介质温度:-80℃~+450℃

7介质粘度:≤0.4Pa.s,对于粘度大的介质或温度低时易结晶的介质,可根据用户要求选用加热夹套式液位计。

8环境振动:频率≤25HZ,振幅≤0.5mm

9接口法兰:采用化工部1997年颁发的HG20592~20635-97法兰标准。
