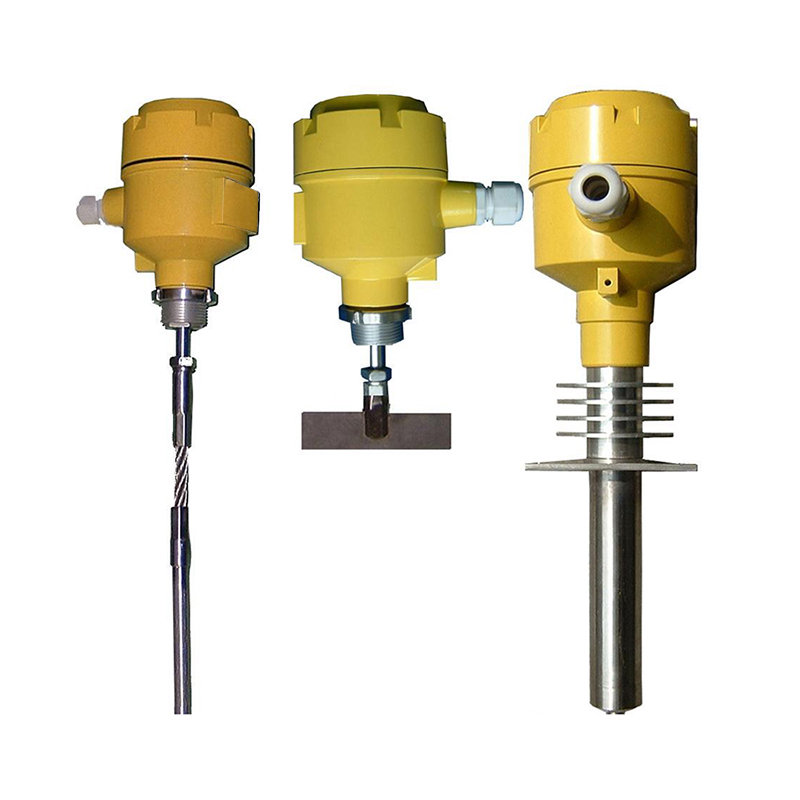

SR5阻旋料位开关

SR5阻旋料位开关

本机采用同步微电机经减速后,带动检测叶片以每分钟一转的速度旋转。当被测物料的料位上升使叶片转动受到阻碍时,检测机构便围绕主轴产生旋转位移。此位移首先使一个微动开关动作,发出料位信号。随后另一个微动开关动作,切断电机电源使其停转。只要料位不变这种状态便一直保持下去。

联系我们
客服电话
13817864195 、13611928480

阻旋式料位开关广泛应用于冶金、电力、煤炭、水泥及港口等行业,是带式输送机重要的保护设备。

规格参数:

电源:24VAC -220VAC

长度:200mm

接点容量:AC380V 3A,220V 5A

叶片转数:1转/分

物料温度:标准-20℃~+160℃

测量介质:粉状或颗粒状物料

柔性度:耐磨橡胶弹簧柔性轴

安装方式:G1 1/2 管螺纹、法兰连接

构造特点:

本机壳体采用铸造铝合金压铸,具有强度高、耐冲击

壳体表面应用静电喷塑涂覆工艺、附着力强、涂层均匀、耐老化

全封闭性,油封设计可防止粉尘沿轴渗入

扭力稳定可靠,且扭力大小可调整,体积轻巧,安装容易

叶片承受过重的负荷,马达回转机构会自动打滑保证不受损坏

不必从料仓整体拆除,即可轻易的检查维修内部零组件

工作原理:

本机采用同步微电机经减速后,带动检测叶片以每分钟一转的速度旋转。当被测物料的料位上升使叶片转动受到阻碍时,检测机构便围绕主轴产生旋转位移。此位移首先使一个微动开关动作,发出料位信号。随后另一个微动开关动作,切断电机电源使其停转。只要料位不变这种状态便一直保持下去。

当料位下降检测叶片失去阻挡时,检测机构便依靠弹簧拉力使其恢复原始状态。首先一个微动开关动作,接通电机电源使其旋转一周后使其旋转随后另一个微动开关发出无料位信号,只要没有物料阻挡检测叶片的转动,此种状态也将一直保持下去。
