磁致伸缩液位计工作原理

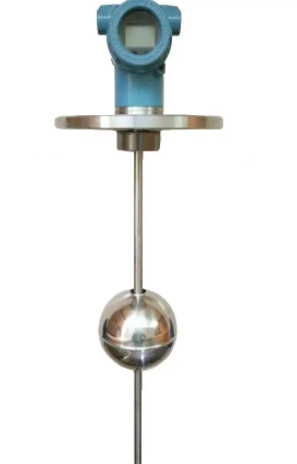

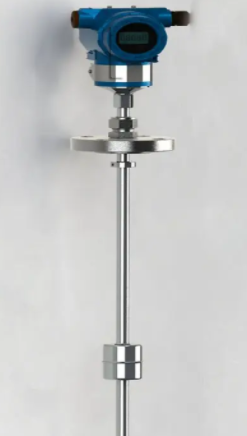

       磁致伸缩液位计由三部分组成:探测杆,电路单元和浮子组成。具有HART协议,可远程调整零点和量程。也可通过机壳内三个按键与LCD液晶进行各种参数调整。可组态的参数包括单位、显示上下限、阻尼、平移修正、校准上下限、数模微调校正、恢复出厂设定。

磁致伸缩液位计工作原理:

       脉冲发生器给铜导线通人10Hz左右的脉冲电流,称为电流询问脉冲.在波导管周围产生脉冲磁场.此磁场与磁铁的磁场相互作用,使磁场分布改变.交汇处形成螺旋磁场.对软磁性波导管产生瞬时扭力,导致波导管产生伸缩.使波导管产生张力脉冲波,并以固定的速度(约2830m/s)沿波导管向上下传播。

       由于波导管在张力脉冲波向上下传播时,波导管的伸缩会“携带”螺旋磁场的轴向分量沿波导管轴向移动,返回的张力脉冲波磁场会在检测线圈上产生感应电压脉冲,即返回脉冲。返回脉冲信号由检测电路进行处理.通过测量电流询问脉冲与返回脉冲之问的时间差来地确定被测液位。而沿电流方向向下传播的张力脉冲波,通过阻尼器衰减掉,以确保在波导管的末端不会产生反射.干扰正常的“返回脉冲”。

       由于测量两脉冲间的时间间隔可以非常.因此可获得高精度(一般分辨率小于1mm)、低重复性(一般重复性小于或等于满量程的0.002)宽量程(可达30m)等优良性能.如将*磁铁由一浮子携带.即可测量液位。传感器的不足之处是有较大的盲区,一般上育区小于或等于80mm,下盲区小于或等于10mm。
